Kaffee-Automat
Jan. 2016
Sowas in der Art kann man z.B. hier auch kaufen, aber preislich wirklich nicht besonders günstig, und auch nicht so ausgereift bzw. individuell :)
Projektziele
- Vollautomatische Kaffeezubereitung
- perfekte Reproduktion
- kein Abfall
- einfache Wiederbefüllung

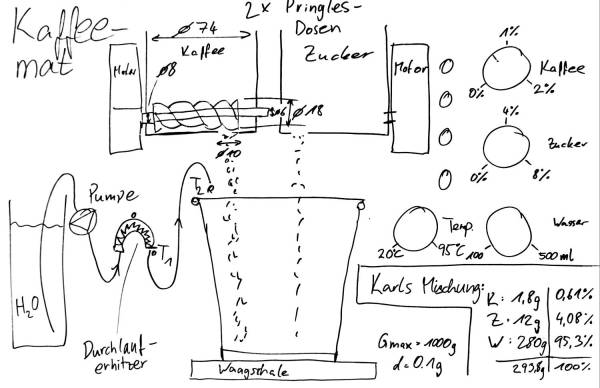

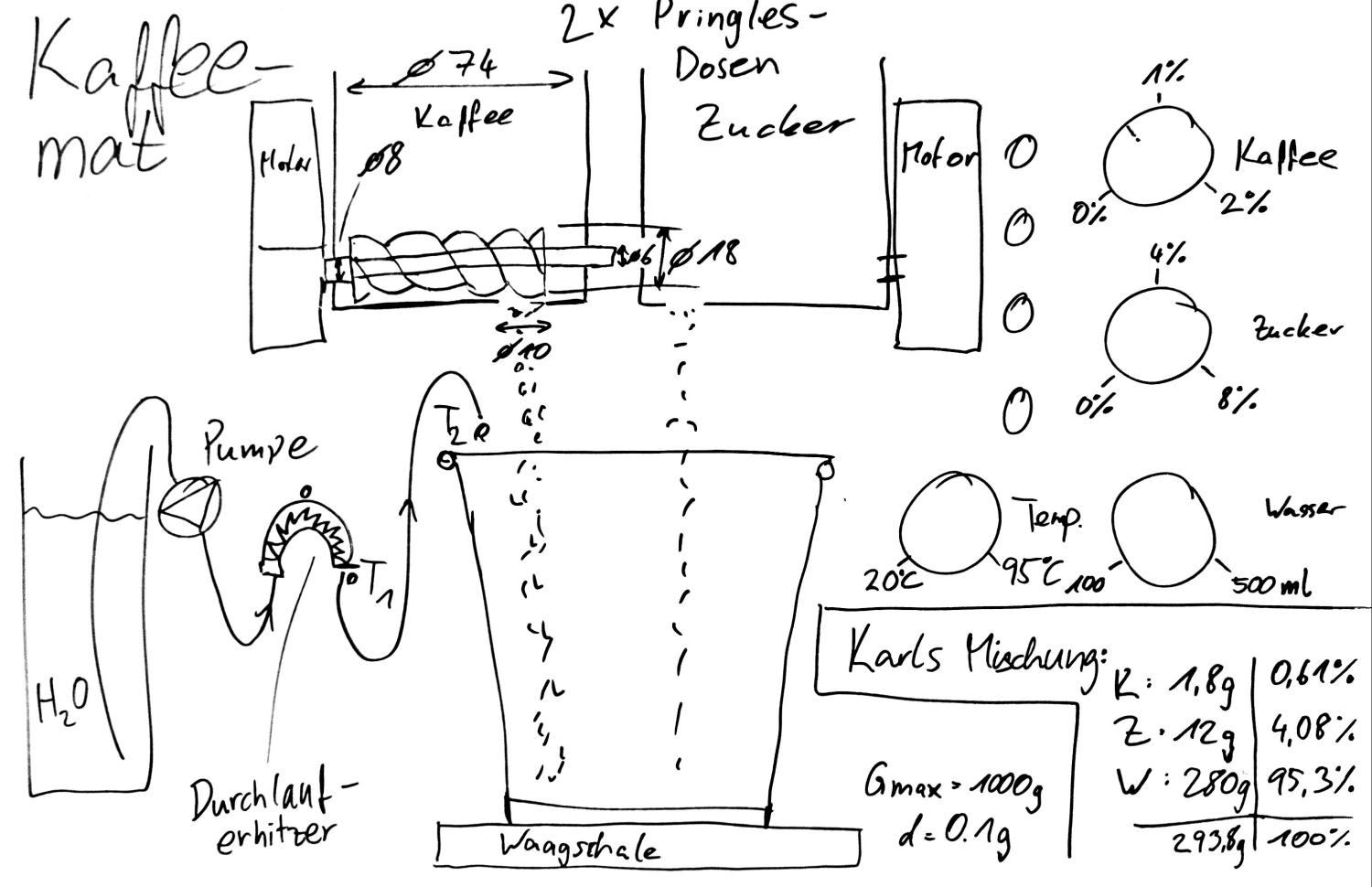

Teile und Funktionen
- Dispenser für Instantkaffe
- Dispenser für Zucker
- Drehknöpfe für
- relativen Kaffeanteil in Prozent
- relativen Zuckeranteil in Prozent
- Gesamtmasse in Gramm
- Wassertemperatur in °C
- Graphik-LCD mit allen wichtigen Infos
- 4 Taster für Speicherplätze
- Waage unterhalb des Häferls mit 0.1g Auflösung zum einwiegen aller Zutaten.
- Durchlauferhitzer mit möglichst geringer Eigenwärmekapazität

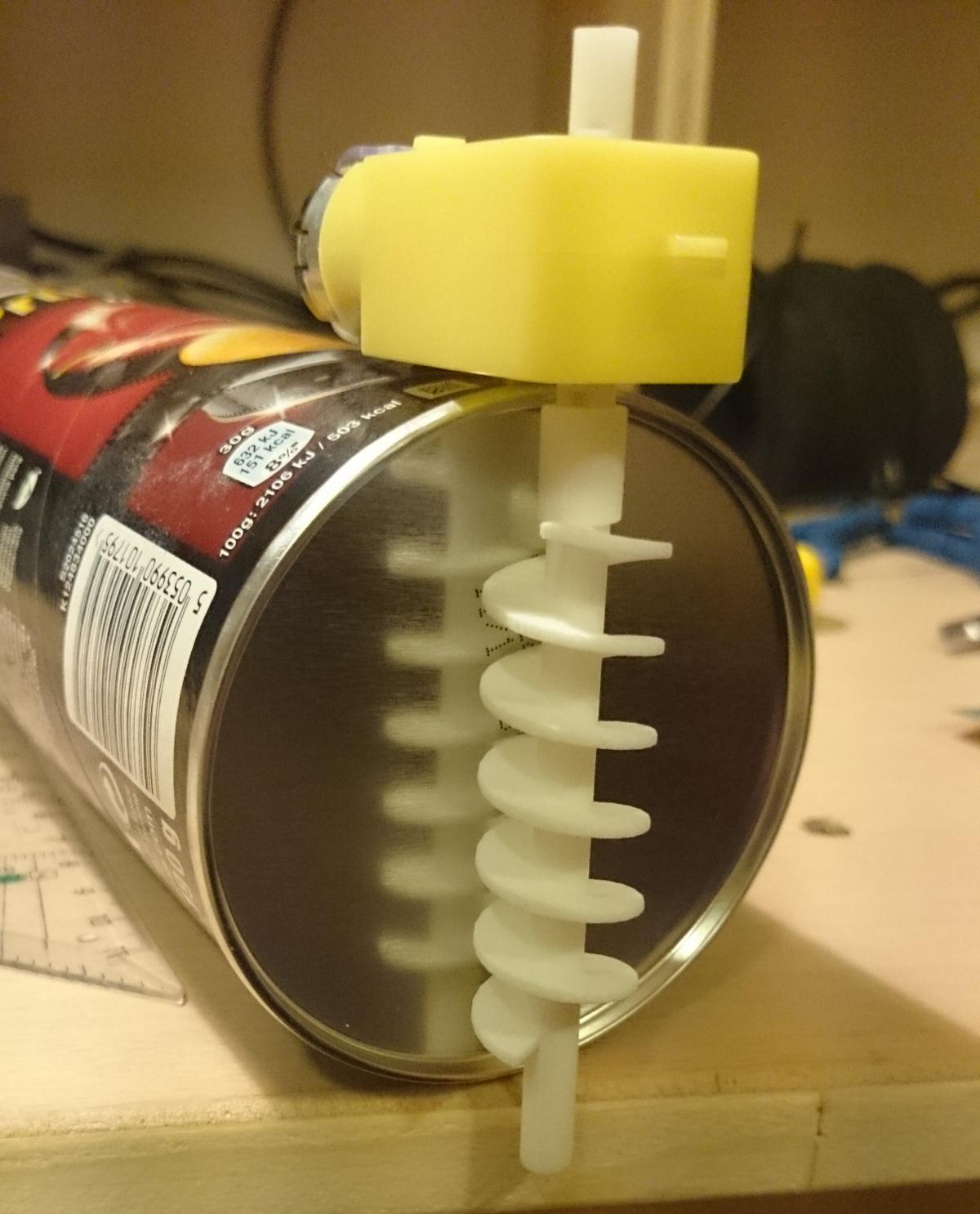

Dispenser

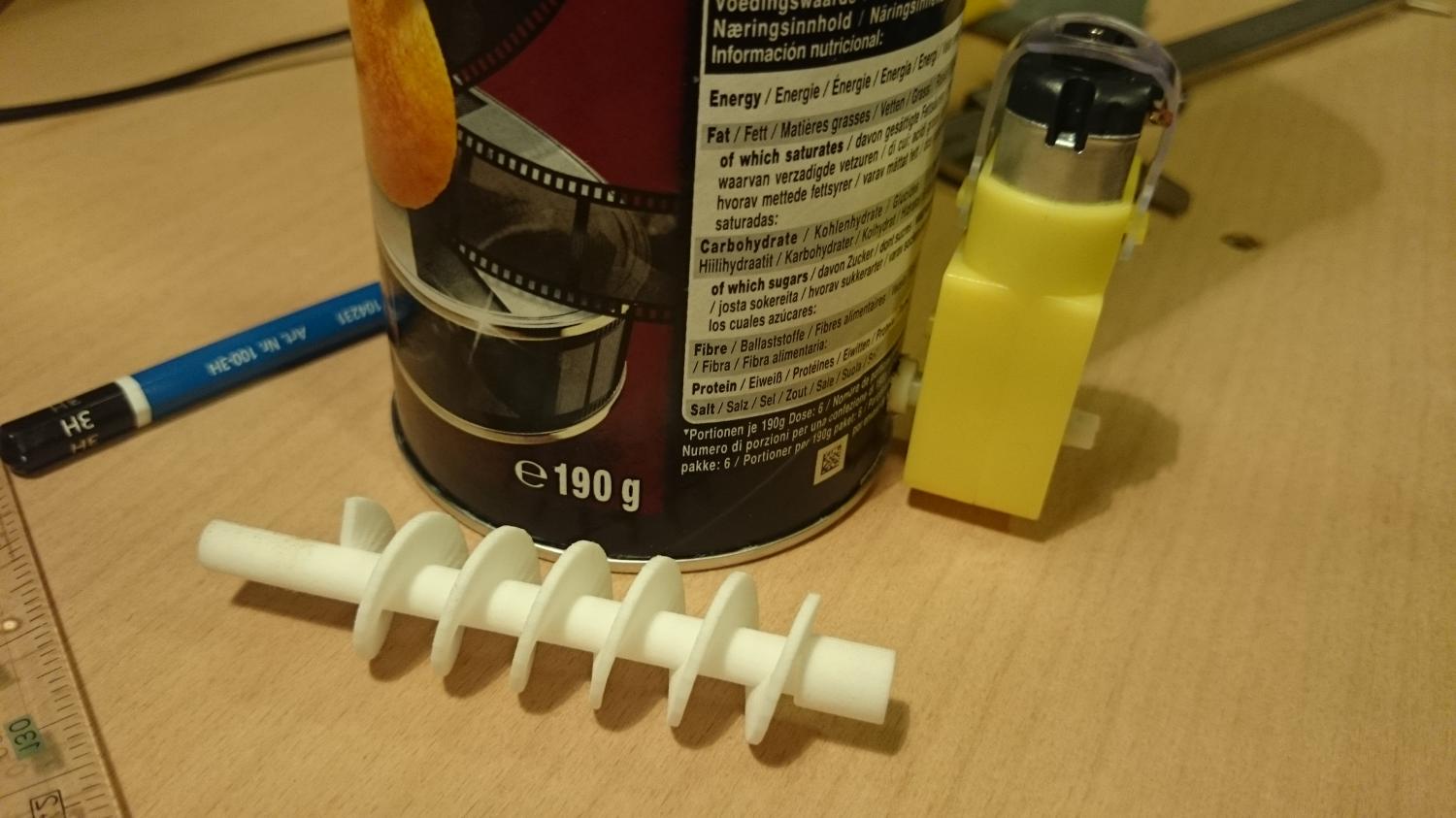

Hierfür wird eine Pringles-Dose, eine 3D-gedruckte Förderschnecke und ein kleiner Getriebemotor verwendet.
Förderschnecke
3D-Modell der Schnecke als Sketchup-Datei
| Außendurchmesser | 18mm |
| Wellendurchmesser | 6mm |
| Steigung | 9mm |
| Flankenstärke | 1.5mm |
Sie ist käuflich zu erwerben auf Shapeways.com1)

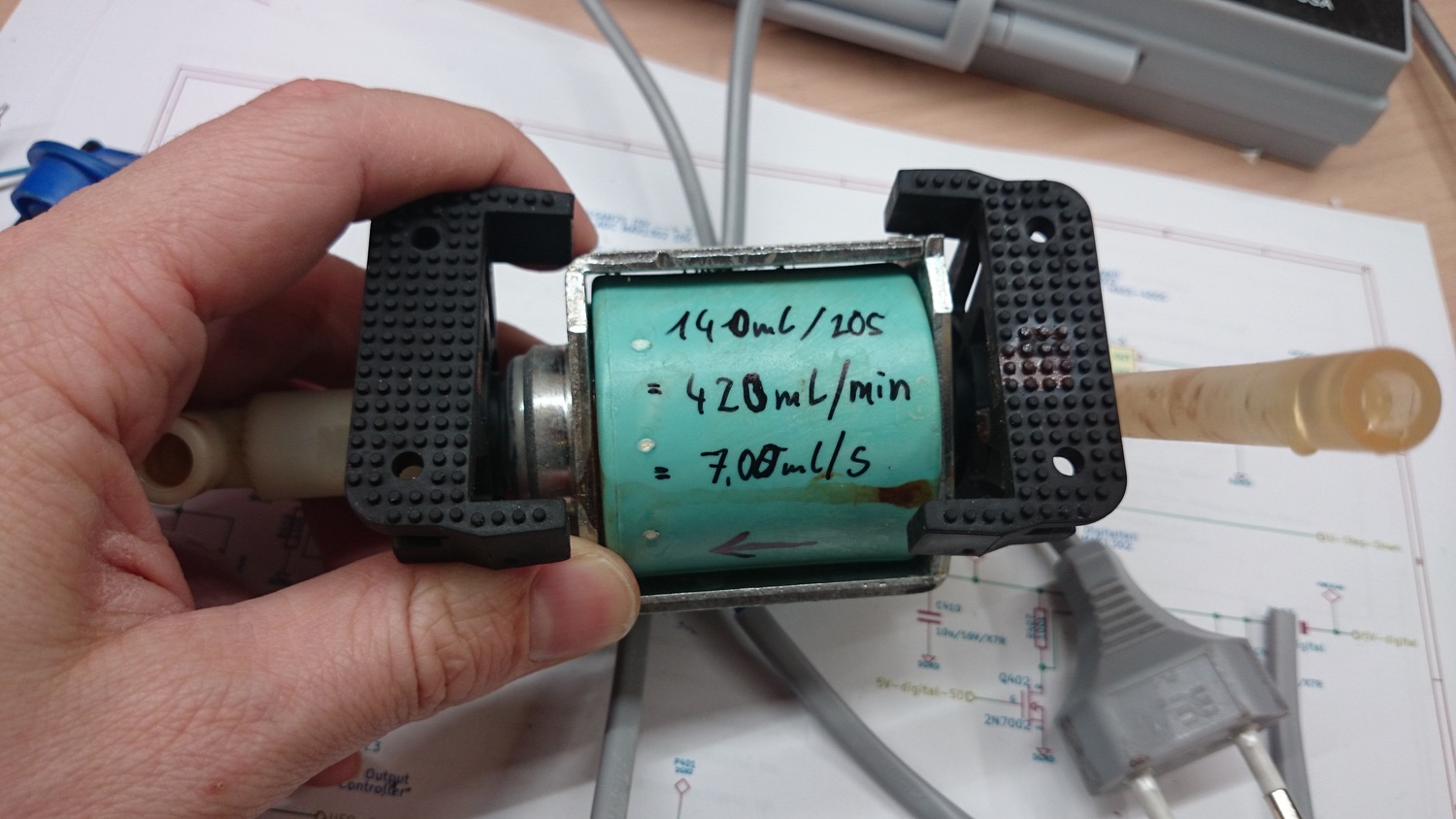

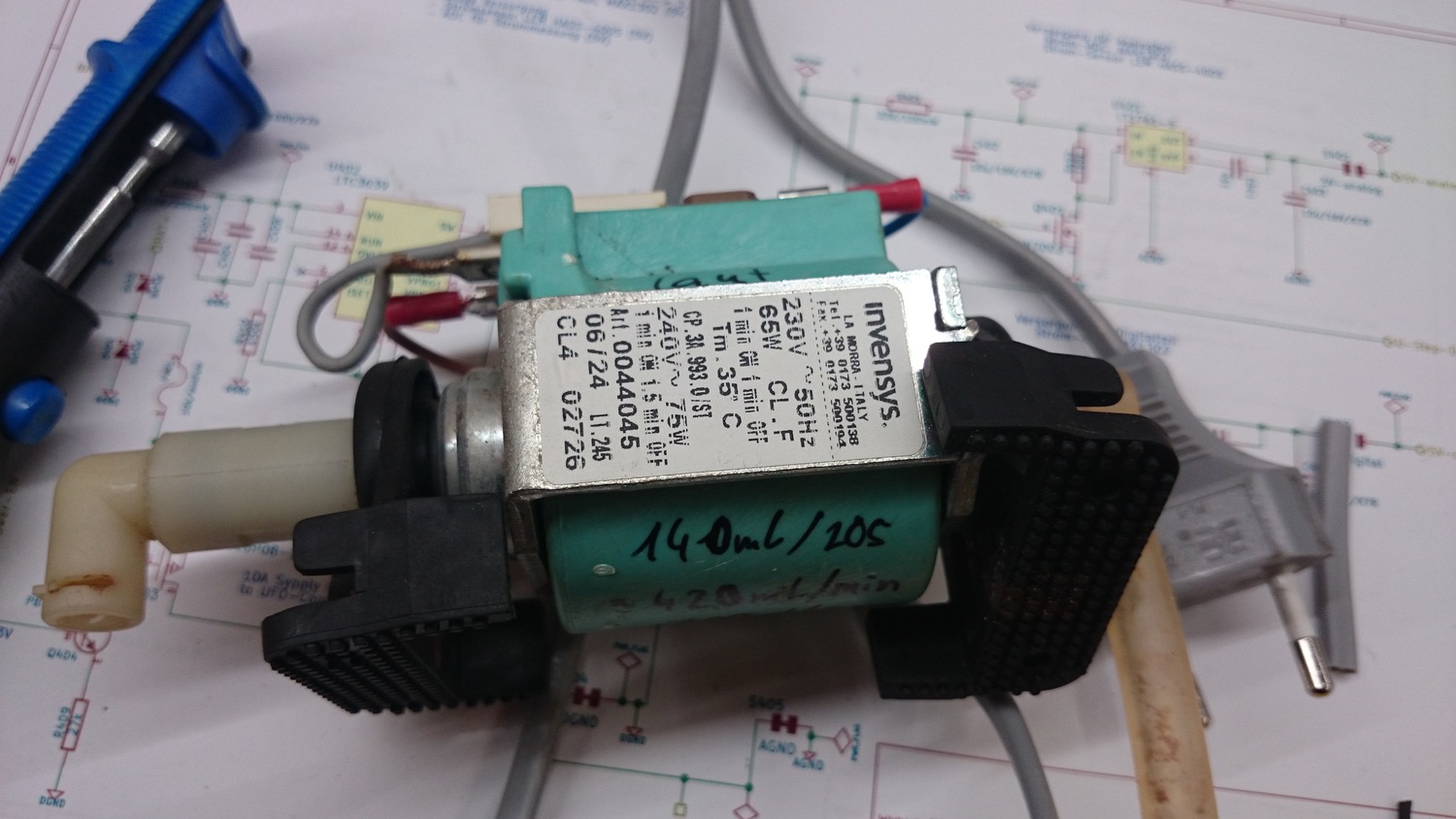

Wasserpumpe
| Volumenstrom | 7.00ml/s |
| Zuleitung | d_I = 7mm, d_A = 12mm |
Der Ausgang ist gleichzeitig ein Rückschlagventil.
- Außendurchmesser des Ventilgehäusese: 16mm
- 90°-Knie: Außengewinde: 9.7mm, 4.6mm Steigung pro 5 Gewindegänge (=0.92mm Steigung)
- Knieaußendurchmesser: 12.0mm
- Knieinnendurchmesser: 6.9mm bzw. 7.5mm (Aufnahme für Anschlussstutzen)

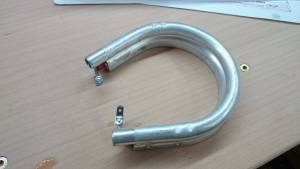

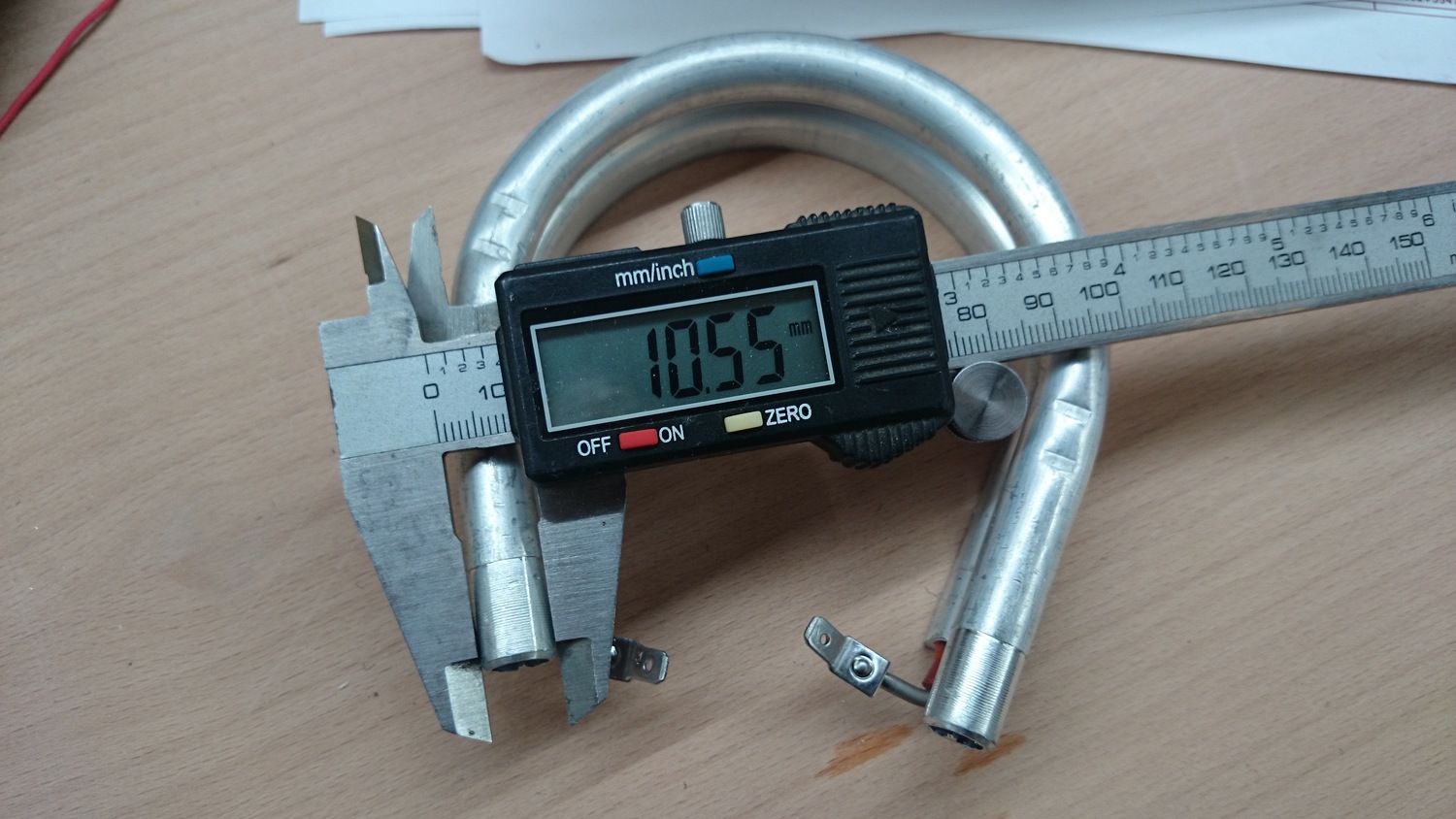

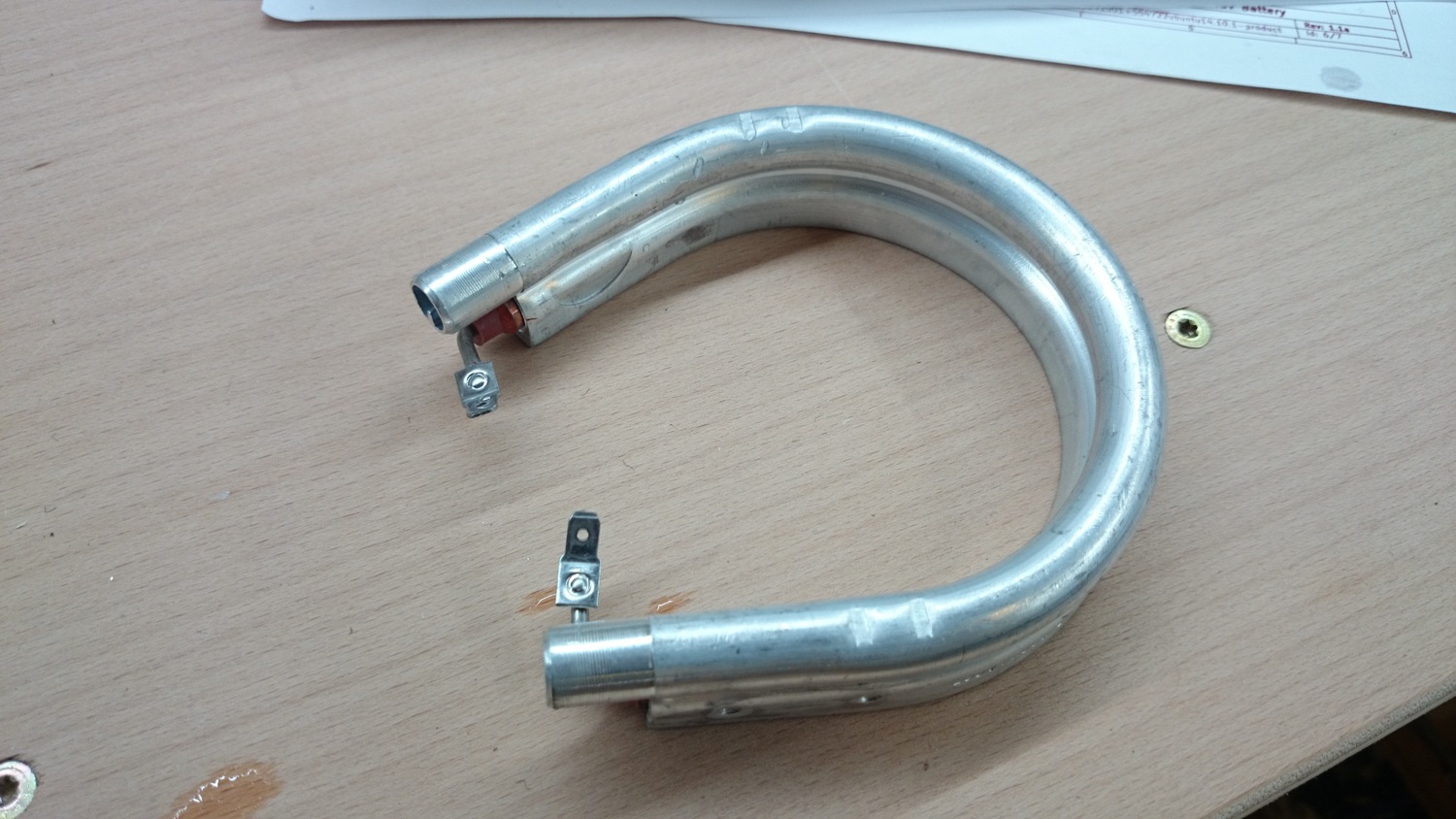

Durchlauferhitzer
Weitere Infos ...
… kommen noch.
1)
Natürlich kann man die Schnecke auch selber hochladen und dort fertigen lassen. Das Angebot soll als Sponsoring dieses Projektes verstanden werden.
